S5700-EI 系列增强型千兆以太交换机
S5700-EI 系列增强型千兆以太交换机...
产品详细说明

S5700-EI 系列增强型千兆以太交换机

产品概述

S5700-EI增强型千兆以太网交换机系列(以下简称S5700-EI),是华为公司自主研发的千兆以太网交换机,提供灵活的全千兆接入以及万兆上行端口。该系列交换机基于新一代高性能硬件和华为公司统一的VRP(Versatile Routing Platform)软件平台, 具有智能iStack堆叠,杰出的网流分析,灵活的以太组网,完善的VPN隧道,多样的安全控制,成熟的IPv6特性,轻松的运行维护,更多的端口组合等特点。广泛应用于企业园区接入、汇聚,数据中心千兆接入等多种应用场景。
注:本文中S5700-EI缺省包含S5710-EI,以S5710-EI描述其独有特性。

产品外观

  •
  • 产品外观 描述

    S5700-28C-EI

  • 24个10/100/1000Base-T,上行支持4×1000Base-X SFP、2×10GE SFP+、4×10GE SFP+插卡

  • 可插拔双电源,支持直流或者交流供电

  • 包转发率:102Mpps

  • 交换容量:256Gbps

  • S5700-52C-EI

  • 48个10/100/1000Base-T,上行支持4×1000Base-X SFP、2×10GE SFP+、4×10GE SFP+插卡

  • 可插拔双电源,支持直流或者交流供电

  • 包转发率:138Mpps

  • 交换容量:256Gbps

  • S5710-28C-EI

  • 24个10/100/1000Base-T以太网端口,4个复用的千兆SFP Combo,4个10GE SFP+,上行支持8×10/100/1000BASE-T、8×1000Base-X、2×10GE SFP+插卡

  • 可插拔双电源,支持直流或者交流供电

  • 包转发率:156Mpps

  • 交换容量:416Gbps

  • S5710-28C-PWR-EI-AC

  • 24个10/100/1000Base-T以太网端口,4个复用的千兆SFP Combo,4个10GE SFP+,上行支持8×10/100/1000BASE-T、8×1000Base-X、2×10GE SFP+插卡

  • 可插拔双电源

  • 支持PoE+

  • 包转发率:156Mpps

  • 交换容量:416Gbps

  • S5710-52C-EI

  • 48个10/100/1000Base-T,4个10GE SFP+,上行支持8×10/100/1000BASE-T、8×1000Base-X、2×10GE SFP+插卡

  • 可插拔双电源,支持直流或者交流供电

  • 包转发率:192Mpps

  • 交换容量:416Gbps

  • S5710-52C-PWR-EI-AC
    S5710-52C-PWR-EI

  • 48个10/100/1000Base-T,4个10GE SFP+,上行支持8×10/100/1000BASE-T、8×1000Base-X、2×10GE SFP+插卡

  • 可插拔双电源,其中S5710-52C-PWR-EI-AC内置1个580W交流电源

  • 支持PoE+

  • 包转发率:192Mpps

  • 交换容量:416Gbps

  • 产品特性和优势

    更多的端口组合

  • S5700-EI支持多种上行扩展插卡,提供高密度的GE/10GE上行接口。其中S5710-EI系列具有4 个固定10GE SFP+端口,通过上行扩展插卡可实现64×GE+4×10GE,48×GE+8×10GE,或56×GE+6×10GE等不同端口组合,充分满足不同用户对带宽升级的实际需求,保护用户投资。
  • 完善的VPN隧道

  • S5700-EI支持Multi-VPN-Instance CE(MCE) 功能。S5700-EI支持下接不同的VPN用户,通过路由多实例,实现了不同用户的隔离;上行通过共用的物理接口连接到PE设备,减少单个VPN用户对网络部署的投资。
  • S5710-EI支持MPLS L3VPN、MPLS L2VPN(VPWS\VPLS)、MPLS-TE、MPLS QoS等功能,可作为高质量企业专线接入设备,是业界为数不多的高性价比盒式MPLS交换机。
  • 灵活的以太组网

  • S5700-EI不仅支持传统的STP/RSTP/MSTP生成树协议,还支持华为自主创新的SEP 智能以太保护技术和业界最新的以太环网标准ERPS。SEP是一种专用于以太链路层的环网协议,适用于半环、整环、级连环等各种组网,其协议简单可靠、维护方便,并提供50ms的快速业务倒换。ERPS是ITU-T发布的G.8032标准,该标准基于传统的以太网MAC和网桥功能,实现以太环网的毫秒级快速保护倒换。
  •
  • S5700-EI支持SmartLink和VRRP功能。S5700-EI通过多条链路接入到多台汇聚交换机上,SmartLink/VRRP实现了上行链路的备份,极大地提升了接入侧设备的可靠性。
  • S5700-EI支持多种连接故障快速检测功能。S5700-EI支持完善的以太OAM (IEEE802.3ah/802.1ag/ITU Y.1731)和BFD功能。
  • 多样的安全控制

  • S5700-EI支持MAC地址认证和802.1x认证,实现用户策略(VLAN、QoS、ACL)的动态下发。支持基于端口粒度的dot1X、MAC认证和混合认证;支持基于VLANIF接口粒度的Portal认证。
  • S5700-EI支持完善的DoS类防攻击、用户类防攻击。其中,DoS类防攻击主要针对交换机本身的攻击,包括SYN Flood、Land、Smurf、ICMP Flood;用户类防攻击涉及DHCP服务器仿冒攻击、IP/MAC 欺骗、DHCP request flood、改变DHCP CHADDR 值等等。
  • S5700-EI通过建立和维护DHCP Snooping绑定表,对不符合绑定表项的非法报文直接丢弃。利用DHCP Snooping的信任端口特性,S5700-EI还可以保证DHCP服务器的合法性。
  • S5700-EI支持ARP表项严格学习功能,可以防止因ARP欺骗攻击将交换机ARP表项占满,导致正常用户无法上网。
  • 杰出的网流分析

  • S5710-EI支持NetStream 网络流量分析功能。作为网络流量输出器,S5710-EI 根据用户配置,实时采集指定的数据流量,通过标准的V5/V8/V9报文格式,将数据上送给网络流量收集器,这些数据被进一步处理,可以实现动态报表生成、属性分析、流量异常告警等功能,帮助用户及时优化网络结构、调整资源部署。
  • S5700-EI支持sFlow功能。S5700-EI按照标准定义的方式,对转发的流量按需采样,并实时地将采样流量上送到收集器,用于生成统计信息图表,为企业用户的日常维护提供了极大的方便。
  • 轻松的运行维护

  • S5700-EI支持华为Easy Operation简易运维方案,提供新入网设备Zero-Touch 安装、故障设备更换免 配置、USB开局、设备批量配置、批量远程升级等功能,便于安装、升级、业务发放和其他管理维护工作,大大降低了运维成本。S5700-EI支持SNMP V1/V2c/V3、CLI(命令行)、Web网管、SSHv2.0等多样化的管理和维护方式;支持RMON、多日志主机、端口流量统计和网络质量分析,便于网络优化和改造。
  • Easy Deploy:Commander交换机收集下挂Client的拓扑信息,并基于拓扑保存Client对应的启动信息;支持Client免配置更换。支持对Client批量下发配置和脚本,并支持对配置下发结果进行查询。
  • Commander交换机支持收集并显示整网能耗信息。
  • S5700-EI支持GVRP,实现VLAN 的动态分发、注册和属性传播,减少手工配置量,保证配置正确性。S5700-EI还支持MUX VLAN功能,MUX VLAN分为主VLAN和从VLAN,从VLAN又分为互通型从VLAN和隔离型从VLAN。主VLAN与从VLAN 之间可以相互通信;互通型从VLAN 内的端口之间互相通信;隔离型从VLAN内的端口之间不能互相通信。
  • 智能iStack 堆叠

  • S5700-EI智能iStack堆叠,将多台支持堆叠特性的交换机组合在一起,从逻辑上组合成一台虚拟交换机。iStack 堆叠系统通过多台成员设备之间冗余备份,提高了设备级的可靠性;通过跨设备的链路聚合功能,提高了链路级的可靠性。iStack提供了强大的网络扩展能力,通过增加成员设备,可以轻松地扩展堆叠系统的端口数、带宽和处理能力。iStack简化了配置和管理,堆叠形成后,多台物理设备虚拟成为一台设备,用户可以通过任何一台成员设备登录堆叠系统,对堆叠系统所有成员设备进行统一配置和管理。
  • 成熟的IPv6 特性

  • S5700-EI基于成熟稳定的VRP平台,支持IPv4/IPv6 双协议栈、IPv6路由协议(RIPng/OSPFv3/BGP4+/IS-ISv6)、IPv6 over IPv4隧道(手工隧道/6to4隧道/ISATAP隧道)。S5700-EI既可以部署在纯IPv4或IPv6网络,也可以部署在IPv4与IPv6共存的网络,充分满足网络从IPv4向IPv6过渡的需求。
  • 产品规格

    项目 S5700-28C-EI S5700-52C-EI S5710-28C-EI
    S5710-28C-PWR-EI-AC S5710-52C-EI
    S5710-52C-PWR-EI-AC
    S5710-52C-PWR-EI
    固定端口
    24×10/100/1000Base-T
    48×10/100/1000Base-T
    24×10/100/1000Base-T,4个复用的千兆SFP端口 (Combo),4×10GE SFP+
    48×10/100/1000Base-T,4×10GE SFP+
    扩展插槽

    S5700C提供两个扩展插槽,分别支持上行插卡和堆叠卡

    S5710C提供两个扩展插槽,支持上行插卡
    MAC地址表

    遵循IEEE 802.1d标准
    支持32K MAC地址容量
    支持MAC地址自动学习和老化
    支持静态、动态、黑洞MAC表项
    支持源MAC地址过滤

    VLAN特性

    支持4K个VLAN
    支持Guest VLAN、Voice VLAN
    支持GVRP协议
    支持MUX VLAN功能
    支持基于MAC/协议/IP子网/策略/端口的VLAN
    支持1:1和N:1 VLAN Mapping功能

    可靠性

    支持RRPP环型拓扑和RRPP多实例
    支持SmartLink树型拓朴和SmartLink多实例,提供主备链路的毫秒级保护
    支持智能以太保护SEP协议
    支持ERPS以太环保护协议(G.8032)
    支持BFD For OSPF/IS-IS/VRRP/PIM协议
    支持STP(IEEE 802.1d),RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)协议
    支持BPDU保护、根保护和环回保护

    MPLS

    S5710-EI支持下列特性:
    支持MPLS L3VPN
    支持MPLS L2VPN(VPWS/VPLS)
    支持MPLS-TE
    支持MPLS QoS

    IP路由
    静态路由、RIPv1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略
    IPv6特性

    支持ND(Neighbor Discovery)
    支持PMTU
    支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet
    支持6to4、ISATAP、手动配置tunnel
    支持基于源IPv6地址、目的IPv6地址、四层端口、协议类型等ACL
    支持MLD v1/v2 snooping(Multicast Listener Discovery snooping)

    组 播

    支持IGMP v1/v2/v3 Snooping和快速离开机制
    支持VLAN内组播转发和组播多VLAN复制
    支持捆绑端口的组播负载分担
    支持可控组播
    支持基于端口的组播流量统计
    支持IGMP v1/v2/v3、PIM-SM、PIM-DM、PIM-SSM
    支持MSDP

    QoS/ACL

    支持对端口入方向、出方向进行速率限制
    支持报文重定向
    支持基于端口的流量监管,支持双速三色CAR功能
    每端口支持8个队列
    支持WRR、DRR、SP、WRR+SP、DRR+ SP队列调度算法
    支持WRED(S5710-EI支持)
    支持报文的802.1p和DSCP优先级重新标记
    支持L2(Layer 2)~L4(Layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP协议源/目的端口号、协议、VLAN的包过滤功能
    支持基于队列限速和端口整形功能

    安全特性

    用户分级管理和口令保护
    支持防止DOS、ARP攻击功能、ICMP防攻击
    支持IP、MAC、端口、VLAN的组合绑定
    支持端口隔离、端口安全、Sticky MAC
    支持MFF
    支持黑洞MAC地址
    支持MAC地址学习数目限制
    支持IEEE 802.1x认证,支持单端口最大用户数限制
    支持AAA认证,支持Radius、HWTACACS、NAC等多种方式
    支持SSH V2.0
    支持HTTPS
    支持CPU保护功能
    支持黑名单和白名单

    管理和维护

    支持智能堆叠iStack
    支持虚拟电缆检测(Virtual Cable Test)
    支持SNMPv1/v2c/v3
    支持RMON
    支持网管系统、支持WEB网管特性
    支持系统日志、分级告警
    支持NetStream(S5710-EI支持)
    支持sFlow

    互通性

    VBST基于VLAN生成树协议(和PVST/PVST+/RPVST 互通)
    LNP 链路类型协商协议(和DTP相似功能)
    VCMP VLAN集中管理协议(和VTP相似功能)

    环境要求

    工作温度:0 OC~50 OC

    相对湿度:5%~95%(无凝露)
    输入电压

    AC:
    额定电压范围:100-240V AC;50/60Hz
    最大电压范围:90-264V AC;47/63Hz
    DC:
    额定电压范围:-48- -60V DC
    最大电压范围:-36- -72V DC

    注明:PoE机型无DC电源
    外形尺寸mm(宽×深×高)

    442×420×43.6

    功耗

    非PoE款型:<60W

    PoE款型:<842W (PoE:740W)

    非PoE款型:<88W
    PoE款型:<930W

    (PoE:740W)

    非PoE款型:<100W

    PoE款型:<942W (PoE:740W)

    非PoE款型:<165W
    PoE款型有两种情况:1)配置2个580W电源,功耗小于1043W(PoE:740W)

    2)配置2个1150W电源,功耗小于1625W(PoE:1440W)

    以上产品信息可能含有部分提前披露的产品功能目标,具体实物参数,请联系华为当地销售机构。


    *:S5700-EI是增强型系列交换机的统称,S5710-EI是S5700-EI的一个子系列。

    组网应用

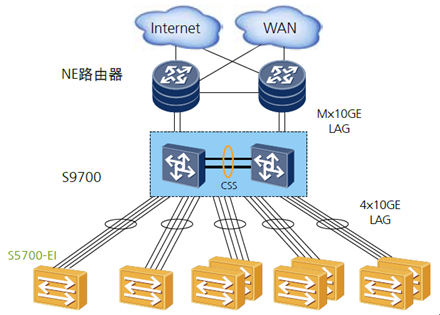

    大型企业网络应用

    数据中心网络应用

    S5700-EI可以作为大中型企业网络的接入设备,小型园区网的汇聚设备,利用链路捆绑、双归等组网,充分提高网络可靠性。
  • S5700-EI可用在数据中心,接入千兆服务器,再利用链路捆绑汇聚到上层设备。单机架服务器超过一定数量可采用堆叠方式完成服务器接入,便于维护和提高可靠性。

  • 订购信息

    S5700-EI系列以太交换机主机选购一览表:
  •
  • 产品描述
    S5700-28C-EI(24个10/100/1000Base-T以太网端口,单子卡槽位)
    S5710-28C-EI(24个10/100/1000Base-T以太网端口,4个复用的千兆SFP Combo,4个万兆SFP+,双子卡槽位)
    S5700-52C-EI(48个10/100/1000Base-T以太网端口,单子卡槽位)
    S5710-52C-EI(48个10/100/1000Base-T以太网端口,4个万兆SFP+,双子卡槽位)
    S5710-28C-PWR-EI-AC(24个10/100/1000Base-T以太网端口,4个复用的千兆SFP Combo,4个万兆SFP+,PoE+,双子卡槽位,含1个580W交流电源)
    S5710-52C-PWR-EI-AC(48个10/100/1000Base-T以太网端口,4个万兆SFP+,PoE+,双子卡槽位,含1个580W交流电源)
    S5710-52C-PWR-EI(48个10/100/1000Base-T以太网端口,4个万兆SFP+,PoE+,双子卡槽位)
    4端口千兆SFP接口板(含4端口千兆SFP接口板,扩展通道卡)(S5700EI系列使用)
    2端口万兆SFP+接口板(S5700SI和S5700EI系列使用)
    4端口万兆SFP+接口板(含4端口万兆SFP+接口板,扩展通道卡)(S5700SI和S5700EI系列使用)
    8端口千兆SFP接口板(S5710EI系列使用)
    8端口10/100/1000Base-T以太网端口接口板(S5710EI系列使用)
    2端口万兆SFP+接口板(S5710EI系列使用)
    以太网堆叠接口板(含堆叠卡,100cm堆叠电缆)
    以太网堆叠接口板(含堆叠卡,300cm堆叠电缆)
    150W 交流电源模块
    150W 直流电源模块
    500W 交流PoE 电源模块
    580W 交流PoE 电源模块
    1150W 交流PoE电源模块
