S3700系列企业交换机
S3700系列企业交换机...
产品详细说明

S3700系列企业交换机

产品概述

S3700系列企业交换机(以下简称S3700),是华为公司推出的新一代绿色节能的三层以太交换机。它基于新一代高性能硬件和华为VRP(Versatile Routing Platform)软件平台,针对企业用户园区汇聚、接入等多种应用场景,提供简单便利的安装维护手段、灵活的VLAN部署和PoE供电能力、丰富的路由功能和IPv6平滑升级能力,并通过融合堆叠、虚拟路由器冗余、快速环网保护等先进技术有效增强网络健壮性,助力企业搭建面向未来的IT网络。
S3700 系列交换机为盒式产品设备,机箱高度为1U,提供标准型(SI)、增强型(EI)两种产品版本,标准型支持二层和基本的三层功能,增强型支持复杂的路由协议和丰富的业务特性。

产品型号和外观

S3700系列交换机包括如下款型:
  •
  • 产品外观 描述

    S3700-28TP-SI-AC

    S3700-28TP-EI-AC

    S3700-28TP-SI-DC

    S3700-28TP-EI-DC

  • 24个10/100Base-TX以太网端口,4个千兆SFP,2个复用的10/100/1000Base-T以太网端口Combo

  • 分交流供电和直流供电两种机型

  • 包转发率:14.1Mpps

  • 交换容量:64Gbps

  • S3700-28TP-EI-MC-AC

  • 24个10/100Base-TX以太网端口,4个千兆SFP,2个复用的10/100/1000Base-T以太网端口Combo,2个监控口

  • 交流供电

  • 包转发率:14.1Mpps

  • 交换容量:64Gbps

  • S3700-28TP-PWR-EI

  • 24个10/100Base-TX以太网端口,4个千兆SFP,2个复用的10/100/1000Base-T以太网端口Combo

  • 双电源,可插拔,交流供电

  • 支持PoE+

  • 包转发率:14.1Mpps

  • 交换容量:64Gbps

  • S3700-28TP-EI-24S-AC

  • 24个百兆SFP,4个千兆SFP,2个复用的10/100/1000Base-T以太网端口Combo

  • 交流供电

  • 包转发率:14.1Mpps

  • 交换容量:64Gbps

  • S3700-52P-SI-AC

    S3700-52P-EI-AC

  • 48个10/100Base-TX,2个100/1000Base-X SFP,2个1000Base-X SFP

  • 交流供电

  • 包转发率:17.7Mpps

  • 交换容量:64Gbps

  • S3700-52P-PWR-EI

  • 48个10/100Base-TX,2个100/1000Base-X SFP,2个1000Base-X SFP

  • 双电源,可插拔, 交流供电

  • 支持PoE+

  • 包转发率:17.7Mpps

  • 交换容量:64Gbps

  • S3700-52P-EI-48S-AC

  • 48个100Base-FX SFP,2个100/1000Base-X SFP,2个1000Base-X SFP

  • 交流供电

  • 包转发率:17.7Mpps

  • 交换容量:64Gbps

  • S3700-52P-EI-24S-AC

  • 24个10/100Base-TX,24个100Base-FX SFP,2个100/1000Base-X SFP,2个1000Base-X SFP,

  • 交流供电

  • 包转发率:17.7Mpps

  • 交换容量:64Gbps

  • 产品特性和优势

    强大的多业务支持能力

  • S3700支持Multi-VPN-Instance CE(MCE) 功能,实现了不同VPN用户在同一台设备上的隔离,有效解决用户数据安全问题,同时降低用户投资成本。
  •
  • S3700支持IGMP Snooping/Filter/Fast Leave/Proxy等协议。S3700支持线速的跨VLAN组播复制功能,支持捆绑端口的组播负载分担,支持可控组播,充分满足IPTV和其他组播业务需求。
  • PoE特性

  • S3700 PWR全系列交换机支持完善的PoE(Power over Ethernet)解决方案,用户可灵活配置PoE端口是否供电以及何时供电。
  • S3700 PWR全系列交换机可以通过配置不同功率的PoE电源支持PoE功能,可通过网线向远端下挂设备(如IP Phone、WLAN AP、Security、Bluetooth AP等)提供-48V直流电源。作为供电方PSE(Power Sourcing Equipment)设备,支持IEEE802.3af及802.3at (PoE+)供电标准,同时兼容不符合802.3af及802.3at标准的PD(Powered Device)设备,并支持绿色PoE节电应用模式。其中802.3at单端口供电功率高达30W,方便接入更大功率的终端。
  • 丰富的QoS策略和安全机制

  • S3700能基于五元组、IP优先级、TOS、DSCP、IP协议类型、ICMP类型、TCP源端口、VLAN、以太网帧协议类型、CoS等信息,实现复杂流分类功能。S3700支持基于流的双速三色限速功能,每端口支持8个优先级队列,支持WRR、DRR、SP、WRR+SP、DRR+SP多种队列调度算法,有效地保证话音、视频和数据业务质量。
  •
  • S3700提供多种安全保护功能。支持DoS(Denial of Service)类防攻击、网络的防攻击、用户的防攻击等功能。其中DoS类防攻击主要包括SYN Flood、Land、Smurf、ICMP Flood。网络的防攻击主要是指STP的BPDU/Root攻击。用户的防攻击涉及DHCP仿冒攻击、中间人攻击、IP/MAC Spoofing 攻击、DHCP request flood、改变 CHADDR 值的 DoS 攻击等等。
  • S3700支持通过建立和维护DHCP Snooping 绑定表,侦听接入用户的MAC/IP 地址、租用期、VLAN-ID、接口等信息,解决 DHCP 用户的IP 和端口跟踪定位问题。同时,对不符合绑定表项的非法报文(ARP欺骗报文、擅自修改IP地址等)直接丢弃,有效防止黑客或攻击者通过ARP报文实施园区网常见的“中间人”攻击。利用DHCP Snooping 的信任端口特性还可以保证DHCP Server 的合法性。
  • S3700支持ARP表项严格学习功能,可以防止因ARP欺骗攻击将交换机ARP表项占满,导致正常用户无法上网。同时,支持IP Source Guard特性,防止包括MAC 欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒带来的DOS攻击。
  • S3700支持集中式MAC地址认证和802.1x 认证功能,支持用户账号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定,可识别客户端是否安装病毒防范系统。并支持用户策略(VLAN、QoS、ACL)的动态下发。
  • S3700支持基于端口的源MAC地址学习限制功能,有效防止用户源MAC欺骗冲击设备MAC表项,导致正常用户无法学到MAC表而泛洪的问题等。
  • 丰富的路由特性和IPv6特性

  • S3700支持静态路由、RIPv1、RIPv2、OSPF、BGP等多种路由协议。
  • S3700硬件支持IPv4/IPv6双栈和IPv6 over IPv4隧道(包括手工Tunnel,6to4 Tunnel,ISATAP Tunnel),三层线速转发。既可以用于纯IPv4或IPv6网络,也可以用于IPv4到IPv6共存的网络,组网方式灵活,充分满足当前网络从IPv4向IPv6过渡的需求。
  • S3700支持丰富的IPv6路由协议,包括RIPng、OSPFv3。支持IPv6的邻居发现协议(Neighbor Discovery Protocol,NDP),管理邻居节点的交互。支持PMTU发现(Path MTU Discovery)机制,可以找到从源端到目的端的路径上一个合适的MTU 值,以便有效地利用网络资源并得到最佳的吞吐量。
  • 良好的可扩展性和高可靠的保护机制

  • S3700支持智能堆叠iStack功能,多台交换机通过堆叠电缆有效连接即可自动组建堆叠虚拟框式架构,实现多台设备的扩展提升接入容量。堆叠后的逻辑系统具有单一管理IP,大大降低系统运维的成本。与传统组网技术相比,堆叠系统避免了每台设备独立上行造成线路成本增加。
  • S3700不仅支持传统的STP/RSTP/MSTP生成树协议,还支持RRPP(Rapid Ring Protection Protocol,快速环网保护协议)、SEP( Smart Ethernet Protection,智能以太保护)等增强型以太可靠性技术,实现毫秒级链路保护倒换,保证高可靠性的网络质量。此外,针对RRPP提供多实例功能,可实现链路负载分担,进一步提高了链路带宽利用率。
  • S3700支持BFD(Bidirectional Forwarding Detection,链路快速检测功能),能为OSPF、VRRP等协议提供毫秒级检测机制,提高了网络可靠性。S3700遵循IEEE 802.1ag提供点到点以太网故障管理功能,IEEE 802.3ah可以用于检测用户侧最后一公里以太网直连链路上的故障。
  • S3700可靠性设计拥有很强的扩展性和兼容能力,能和现网已有设备混合组网,既保护了用户投资,又为新业务的引入提供了有力的保障。
  • 贴心的免维护和可管理特性

  • S3700具有独特的免维护设计,支持设备自动批量远程升级。S3700支持多种维护和管理模式,全面监控各种状态数据。此外,还支持SNMP、NTP(Network Time Protocol)、SSH V2.0、HWTACACS、RMON、基于端口的流量统计,支持NQA网络质量分析。
  • S3700支持GVRP(GARP VLAN Registration Protocol,GARP VLAN注册协议),实现VLAN动态分发、注册和传播VLAN属性,减少手工配置量、保证VLAN配置正确性,减少因为配置不一致而导致的网络互通问题。
  • S3700支持MUX VLAN(Multiplex VLAN )功能。MUX VLAN提供了一种在VLAN的端口间进行二层流量隔离的机制。采用两层VLAN隔离技术,只有上层VLAN全局可见,下层VLAN相互隔离。MUX VLAN通常用来防止连接到某些接口或接口组的网络设备之间的相互通信,但却允许与默认网关进行通信。例如在企业内部网,客户端口可以同服务器端口通讯,但客户端口之间不能通讯。
  • 独具匠心的无风扇和静音节能设计

  • S3700-28TP系列电口设备采用无风扇设计,大幅降低设备功耗,实现设备运行无噪音,减少机械故障点,同时免除凝露腐蚀和尘土侵害。
  • S3700采用新一代高集成芯片节能电路设计,散热均衡,支持空闲端口休眠,充分节省电源功耗。
  • S3700辐射低,达到家用电器标准,对人体无危害。
  • 产品规格

    项目 S3700-SI* S3700-EI*
    端口描述

    S3700-28TP-EI**/S3700-28TP-SI/S3700-28TP-PWR-EI/S3700-28TP-EI-MC:24*10/100Base-TX
    S3700-52P-EI/S3700-52P-SI/S3700-52P-PWR-EI:48*10/100Base-T
    S3700-28TP-EI-24S:24*100Base-FX
    S3700-52P-EI-24S:24*10/100Base-T+24*100Base-FX
    S3700-52P-EI-48S:48*100Base-FX

    SI/EI 28口设备:4个千兆SFP,2个复用的10/100/1000Base-T以太网端口Combo

    SI/EI 52口设备:2*100/1000Base-X, 2*1000Base-X
    MAC地址表

    遵循IEEE 802.1d标准
    支持16K MAC 地址表
    支持MAC地址自动学习和老化
    支持静态、动态、黑洞MAC表项
    支持源MAC地址过滤

    VLAN特性

    支持4K个VLAN
    支持Guest VLAN、Voice VLAN、Super VLAN
    支持基于MAC/协议/IP子网的VLAN
    支持QinQ功能
    支持灵活QinQ功能
    支持1:1和N:1 VLAN Mapping功能

    可靠性

    支持RRPP环型拓扑、支持相交环和多实例等功能,故障保护切换时间低于50ms
    支持SmartLink树型拓朴及SmartLink多实例,提供主备链路的毫秒级保护
    支持STP(IEEE 802.1d),RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)协议
    支持BPDU保护、根保护和环回保护
    支持智能以太保护SEP(Smart Ethernet Protection)

    N/A

    支持BFD For OSPF/ISIS/VRRP/PIM功能

    IP路由
    静态路由、RIP v1/v2、ECMP
    N/A

    OSPF、IS-IS、BGP

    IPv6特性

    支持ND(Neighbor Discovery)
    支持PMTU
    支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet
    支持手动配置Tunnel
    支持6to4 tunnel
    支持ISATAP tunnel
    支持基于源IPv6 地址、目的IPv6 地址、四层端口、协议类型等ACL
    支持MLD v1/v2 Snooping(Multicast Listener Discovery snooping)

    组播

    支持1K的组播组
    支持IGMP v1/v2/v3 Snooping和快速离开机制
    支持组播VLAN和跨VLAN组播复制
    支持捆绑端口的组播负载分担
    基于可控组播

    N/A
    IGMP v1/v2/v3、PIM-SM、PIM-SSM
    QoS/ACL

    支持对端口接收和发送报文的速率进行限制
    支持报文重定向
    支持基于端口的流量监管,支持双速三色CAR功能
    每端口支持8个优先级队列
    支持WRR、DRR、SP、WRR+SP、DRR+SP等队列调度算法
    支持报文的802.1p和DSCP优先级重新标记
    支持L2(Layer 2)~L4(Layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、端口、协议、VLAN的非法帧过滤功能
    支持基于队列限速和端口Shaping功能

    安全特性

    用户分级管理和口令保护
    支持防止DOS、ARP防攻击、ICMP防攻击功能
    支持IP、MAC、端口、VLAN的组合绑定
    支持端口隔离、端口安全、Sticky MAC
    支持黑洞MAC地址
    支持MAC地址学习数目限制
    支持IEEE 802.1x认证,支持单端口最大用户数限制
    支持AAA认证,支持Radius、HWTACACS等多种方式
    支持SSH V2.0
    支持CPU保护功能 支持黑名单和白名单

    防雷能力
    业务端口防雷能力:7KV
    管理和维护

    支持智能堆叠
    支持MFF
    支持Telnet远程配置、维护
    支持自动配置功能
    支持VCT虚拟电缆检测(Virtual Cable Test)
    支持以太OAM(802.3ah 和 802.1ag)
    支持断电告警Dying gasp功能(S3700-28TP-EI-MC-AC)
    支持SNMPv1/v2c/v3;支持RMON
    支持MUX VLAN特性;支持GVRP协议
    支持eSight网管系统、支持WEB管理特性
    支持SSH V2

    环境要求

    长期工作温度:0 OC~50 OC

    相对湿度:10%~90%(无凝露)
    电源

    AC:
    额定电压范围:100~240V AC;50/60Hz
    最大电压范围:90~264V AC;50/60Hz
    DC:
    额定电压范围:-48~-60V DC
    最大电压范围:-36~-72V DC

    注:PoE机型无DC电源
    外形尺寸mm(宽×深×高)

    S3700-28TP-SI/EI,S3700-28TP-EI-MC,S3700-28TP-EI-24S,S3700-52P-SI/EI:442×220×43.6

    S3700-28TP-PWR-EI,S3700-52P-EI-48S,S3700-52P-EI-24S,S3700-52P-PWR-EI:442×420×43.6
    重量

    S3700-28TP-SI<2.5Kg

    S3700-52P-SI<3Kg

    S3700-28TP-EI<2.5Kg
    S3700-28TP-EI-MC<2.5Kg
    S3700-28TP-EI-24S<2.6Kg
    S3700-52P-EI<3Kg
    S3700-52P-EI-24S<4.8Kg
    S3700-52P-EI-48S<4.8Kg
    S3700-28TP-PWR-EI<4Kg
    (不含电源模块)
    S3700-52P-PWR-EI< 4.3Kg
    (不含电源模块)


    以上产品信息可能含有部分提前披露的产品功能目标,具体实物参数,请联系华为当地销售机构。


    *:S3700提供标准型(SI)、增强型(EI)两种产品版本,S3700-SI是标准型系列交换机的统称,S3700-EI是增强型系列交换机的统称。
    **: S3700-28TP-EI是S3700-28TP-EI-AC、S3700-28TP-EI-DC的简写,因产品版本和采用的供电模式无关,在描述产品规格时,产品款型名称上没有注明AC或DC,其他型号产品同理。

    组网应用

    大型企业网络应用

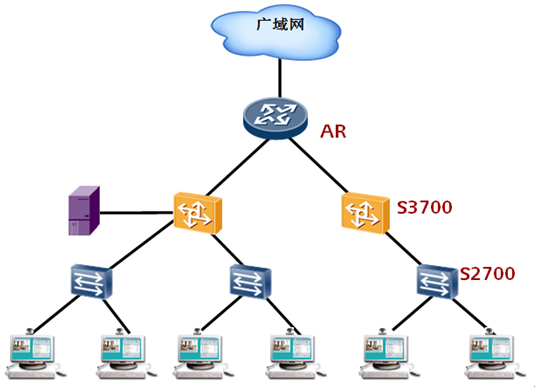

    中小型企业网络应用

    S3700系列交换机可以作为大型企业网络的接入设备。
  • 中小企业可以采用S3700作为核心交换机,利用S3700的路由功能实现跨网段的部门和用户的互访。多台之间可以使用堆叠技术实现设备性能和端口的同步扩展。
  • 订购信息

    S3700系列以太交换机主机选购一览表。
  •
  • 产品描述
    S3700-28TP-SI-DC主机(24个10/100Base-TX以太网端口,4个千兆SFP,2个复用的10/100/1000Base-T以太网端口Combo,直流供电)
    S3700-28TP-EI-DC主机(24个10/100Base-TX以太网端口,4个千兆SFP,2个复用的10/100/1000Base-T以太网端口Combo,直流供电)
    S3700-52P-PWR-EI主机(48个10/100Base-TX以太网端口,4个千兆SFP,PoE,双电源槽位,不含电源)
    S3700-28TP-PWR-EI主机(24个10/100Base-TX以太网端口,4个千兆SFP,2个复用的10/100/1000Base-T以太网端口Combo,PoE,双电源槽位,不含电源)
    S3700-28TP-EI-AC主机(24个10/100Base-TX以太网端口,4个千兆SFP,2个复用的10/100/1000Base-T以太网端口Combo,2千兆SFP,交流供电)
    S3700-28TP-EI-24S-AC主机(24个百兆SFP,4个千兆SFP,2个复用的10/100/1000Base-T以太网端口Combo,交流供电)
    S3700-28TP-EI-MC-AC主机(24个10/100Base-TX以太网端口,4个千兆SFP,2个复用的10/100/1000Base-T以太网端口Combo,2监控口,交流供电)
    S3700-52P-SI-AC主机(48个10/100Base-TX以太网端口,4个千兆SFP,交流供电)
    S3700-52P-EI-48S-AC主机(48个百兆SFP,4个千兆SFP,交流供电)
    S3700-28TP-SI-AC主机(24个10/100Base-TX以太网端口,4个千兆SFP,2个复用的10/100/1000Base-T以太网端口Combo,交流供电)
    S3700-52P-EI-24S-AC主机(24个10/100Base-TX以太网端口,24个百兆SFP,4个千兆SFP,交流供电)
    S3700-52P-EI-AC主机(48个10/100Base-TX以太网端口,4个千兆SFP,交流供电)
    500W交流电源模块
